西屋康达-南宁地铁2号线明秀路地铁站
申报单位 | 案例工程名称 | 所在城市 | 技术或产品名称 |
广东西屋康达空调有限公司 | 南宁地铁2号线明秀路地铁站 | 广西南宁 | 水冷直接蒸发式空调系统技术 |
南宁地铁明秀路地铁站是一个典型的地铁车站,车站为地下两层岛式车站,中间为公共区,两端为设备区。车站总长度218m,标准段宽21.7m,车站负一层预留换乘通道,站厅层公共区面积为2965 m2,站台层公共区面积为1415 m2。
对地铁的站厅空调系统来说,采用水冷直接蒸发式空调机组,代替传统水冷冷水机组+末端设备送风的方式,在原末端设备上增加压缩冷凝段,通过制冷剂直接蒸发的方式带走站厅的余热余湿。其核心是以制冷剂作为热传送介质,其每公斤传送的热量是205kJ/kg,几乎是水的10倍和空气的20倍。
同时,省却了中间载冷剂冷冻水,省却了冷水主机、冷冻水水泵、冷冻水控制阀门、冷冻水控制等设备,节省了大量的地下空间和占地面积,其系统原理见图1。

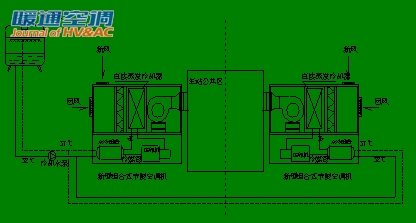

图1 地铁公共区一次回风水冷直接蒸发式空调机组系统原理图
在本次的工程应用中,共采用了8台水冷直接直接蒸发式空调机组,其中站台、站厅用的空调大系统采用了两台520kW冷量的设备。
结论得出,整个车站的空调系统,采用了水冷直接蒸发式空调后,每年空调电费可以节省17.5万度电,整个空调系统可以节能15%左右。
