2017年创新应用奖

上海意利法-淮北矿业集团办公中心暨机关住宅区项目

淮北矿业集团办公中心暨机关住宅区项目，该项目竣工时间为2016年12月，住宅部分总建筑面积21万平米，总户数2600户，末端采用风机盘管+地板辐射供暖系统。其中风机盘管管道系统采用柔性末端分配系统，每户设置一个5-8路的水力平衡分配器，水力平衡分配器设置有分配器、分配器入口主管控制阀、汇水阀、排气阀、回水电动二通阀、手动球阀等所有配件，风机盘管与水力平衡分配器间采用DE25的自带保温的PERT一体管一一对应连接，形成独立循环回路。

在末端系统设计中，该项目还采用了冬夏季自动切换装置。夏季系统自动切换到风机盘管模式，冬季系统自动切换至地暖模式。

创新要点：

全新的中央空调柔性分配系统，主要包括水力平衡分配器、一体式保温柔性管、专用接头和专用管卡等全套末端替代产品，特别适用于多个末端并联使用的中央空调水系统。

1、节省时间，从专业化的安装、调试，到水力平衡，中央空调柔性分配系统都能节省时间。

2、节省投资，从人工费减少，管理费减少，到维护成本降低，中央空调柔性分配系统全面的节省了您的经济开支。3、更强的灵活性，从设计调整，现场变更，到后期容量拓展和系统改造，都具备了无可比拟的灵活性。

4、更高效的减少系统阻力，达到水力平衡。取标准户型中最不利环路管道长度18m，管径DN20，末端风机盘管负荷4.26KW计算，使用意利法末端柔性分配系统管道侧总阻力损失相比传统减少39%；

5、空调末端冷热水分配及柔性多联装置系统是对传统施工工艺的一次颠覆，是一种全新的系统安装方式。

按标准户型计算，每户5个风机盘管，按传统空调系统安装做法，若2个工人进行安装，每户共需要3天时间完成。若采用意利法末端柔性分配系统，2个工人最多只需要2天时间完成。

   节省人工=所需工人数*（单个户型传统施工时间-单个户型柔性分配系统施工时间）*户数

   项目总计节省人工：2*(3-2)*2600=5200人工。

使用意利法末端柔性分配系统相比传统系统安装方式，施工周期缩短了33%以上。

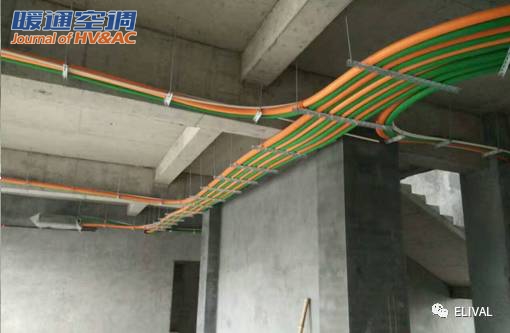

现场施工图片：
