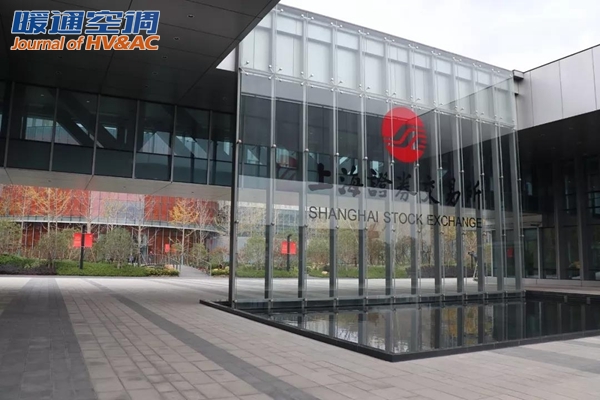

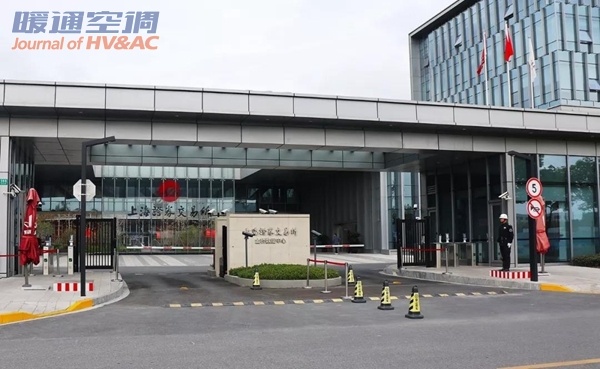

上海证券交易所金桥数据中心（以下简称上证所金桥数据中心），目前亚洲金融行业规模最大、标准最高的新一代数据中心。项目总投资约35亿人民币，建筑面积约22万平方米，主要由8栋数据中心机房楼、2栋动力楼、1栋总降压站及3栋生产辅助楼、1栋行政办公楼等18个单体共同构成。



　　作为主要“为机器服务的空间”，上证所金桥数据中心对室内空气清洁度、机房散热等方面有极高的要求，加上场地占面大、空间功能差异大，因此对空气解决方案提出了极高的挑战。日立中央空调经过层层筛选最终凭借出色的实力成为上证所金桥数据中心空气解决方案供应商。



　　水源式多联机解决方案受青睐



　　数据中心机房每天都会排出大量废热造成能源浪费，设计院在暖通方案构思之初，就充分考虑到这些废热的利用问题。同时考虑到数据中心机房、相关设备场所，以及办公场所冬季制冷、夏季制热的不同需求，设计院主张使用更加经济同时安装便利的多联机系统。所以，水源多联机系统成为了最佳的解决方案。



　　因时制宜高效节能



　　为了保证数据中心空调运行的稳定性和经济性，该项目所采用的水源变频多联机系统中，设置了一套夏季排热、冬季补热水环系统。夏季排热时通过水-水板式热交换器，交由两台开式冷却塔散热，而冬季补热同样也用水-水板式换热器，将数据中心冷冻机房中冬季排出的废热进行补热，极大提高了整体能效。



　　创新技术



　　实现不同空间功能的个性化需求

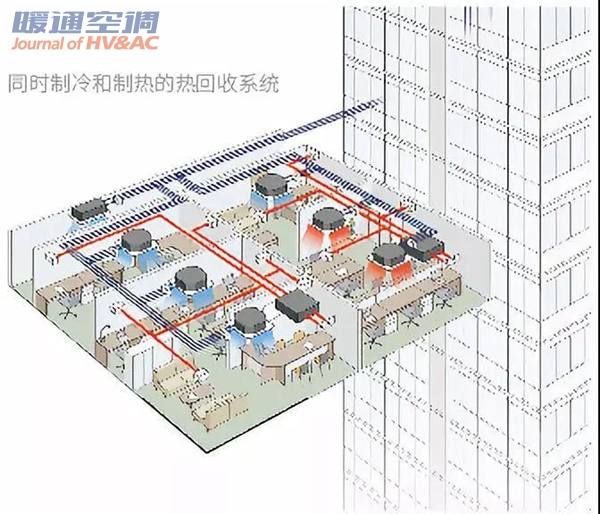

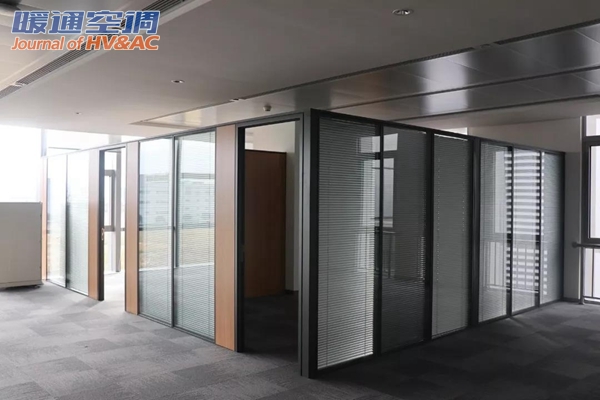

　　上证所金桥数据中心占地22万平方米，除了机房楼、动力楼等“为机器服务的空间”，还有行政楼等为人服务的空间，如此差异化的空间功能，对空调功能提出了个性化需求。日立水源多联机系统采用三管制热回收空调技术和CH-Box转换装置，实现了同一系统内不同室内机同时运行制冷和制热模式，达到余热回收的效果，节能环保的同时，以更灵活的设计，满足不同空间对空调的个性化需求。



　　弥漫式空调送风方式降低能源损耗



　　合理的机房气流组织能为大型计算机提供良好的运行环境，增加使用寿命，降低运行能耗。为此，日立中央空调使用弥漫式送风方式为机房送风，即经空调处理后的冷空气通过垂直送风夹道，送入机房室内底部，经服务器升温变成干热空气后，进入封闭的热通道，通过封闭的吊顶回到空调机组，完成一个循环。这种采用冷热通道隔离的送风方式，可大幅降低机房内冷热空气混流带来的能耗损失。



　　精巧设计空间利用率最大化

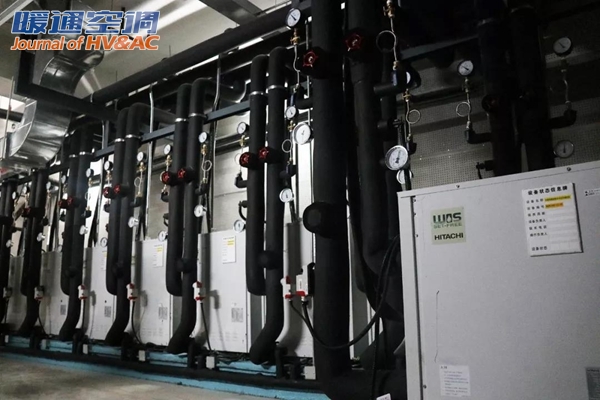

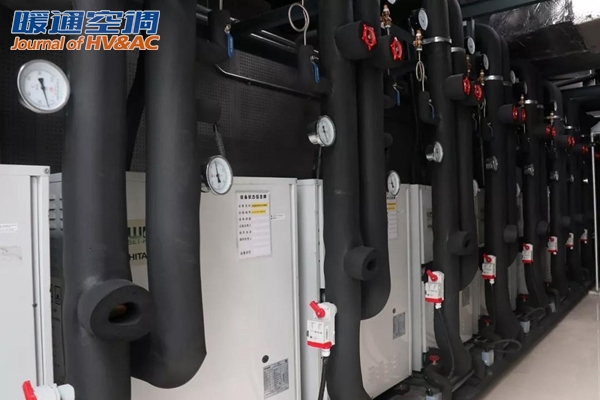

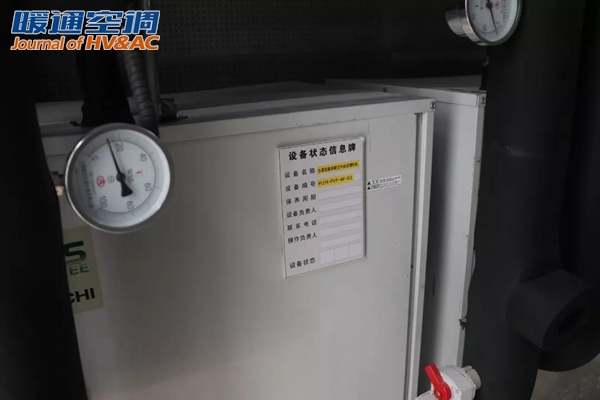

　　日立中央空调机组设计精巧，可以将变频水源多联机的主机设置在楼层的新风机房内，水环循环泵房及冷却水换热板则对应设置在水泵房内，机组摆放紧凑，最大程度地利用了建筑空间。



　　斩获客户好评角逐“鲁班奖”荣誉



　　日立中央空调自2018年投入使用至今，机组设备保持平稳运行，得到了甲方业主的一致好评，相关负责人表示：“自投入使用以来，机组设备运行稳定，满足了使用预期，同时也没有出现过任何设备故障，机组的稳定性和可靠性还是非常出色的。”



　　伴随着该项目的落成，日立不仅在上海树立了又一极具代表性的样板工程，同时也将携手上海证券交易所金桥数据中心，在保证舒适办公环境的同时，角逐“鲁班奖”的荣誉。



　　上证所金桥数据中心不仅可以满足上证所未来20年的发展需求，还将助力上海金融中心建设，保障我国资本市场的安全平稳运行。日立中央空调也将以创新科技与专业服务，持续为上证所金桥数据中心护航！
