　　海信日立第四届新产品新技术设计大赛评审委员会大奖——深圳星河雅宝双塔项目

　　设计单位：艾奕康设计与咨询（深圳）有限公司

　　设计团队：陈京凤、林秀军、赵坤、王君妍、曾志光、孙洁、陈富仙、余志坚、孔德权、敖昕、李子贤

　　建筑类型：公共建筑

　　建筑面积：逾36万m²

　　设计概况

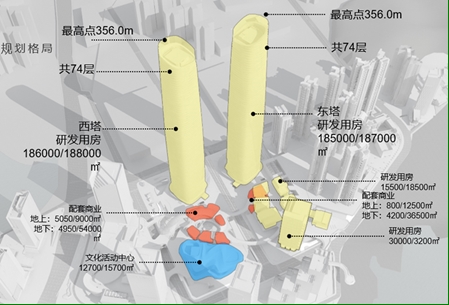

　　深圳星河双子塔坐落于深圳市龙岗区坂田街道，叠加都市核心区和世界级电子信息产业集群承载区的双重区位优势。该建筑由东西等高双塔组成，地上73层，涵盖高端商务办公、直升机停机坪、空中企业总部大堂、共享会议中心、员工餐厅等垂直功能，创造一座可容纳近3万人工作与生活的天际“立体城市”，2021年12月被世界高层建筑与都市人居学会（CTBUH）授予“中国最高的等高双子塔”的认证。

　　东塔、西塔对称布置，塔楼建筑高度为338.1m，主要功能为产业研发用房。项目1~4层为大堂，5~41层为产业研发用房，其中11、22、32、42层为避难层，43、44层为电梯转换大堂，45~73层为产业研发用房，其中53、64层为避难层；屋顶设有直升飞机停机坪。

　　设计思路

　　深圳星河雅宝双塔项目，1～4层作为入口大堂，采用传统的中央空调冷冻水系统，标准层采用水环变频多联式空调系统。5～72层为产业研发用房，集中空调系统冷源由水环变频多联式空调系统提供。该系统主要由空调室内机、制冷剂管路系统、多联式空调主机、多联机侧冷却水系统、板式换热器、冷却塔侧冷却水系统组成。

　　由于城市大型建筑物越来越高,水源多联机主机要求的承压能力也越来越高，日立水源多联机水侧最高承压高达2.5MPa，从而在大型高层建筑中设计更加灵活。据设计团队介绍，双塔项目选用水冷水环变频多联式空调主机的总装机容量为31780kW(11350HP)，设备总冷却水需求量为6814m³/h。

　　双塔多联机系统按建筑功能划分及分户，每户设置独立的多联机主机，并设独立的电费计量表。多联机主机低区、中区集中放置于避难层，制冷剂管通过竖向制冷剂管井送至每层的各个房间；高区按层集中放置，分别对应本层的每个房间。多联机室内机采用暗装风管机，方便后期小业主装修。每层设置新风机房，每层设置一个多联机新风系统，室内机、室外机均放置在新风机房内。此外，公共区空调室内机也放置在新风机房内。

　　因塔楼体量较大及冷却塔周边场地限制，经与业主及相关顾问方讨论确定，冷却塔的总装机容量为7000m³/h。采用低噪声、方形横流冷却塔设备安装于裙楼1层。

　　高区为业主自用部分，设置补充热源。开发商为了提升双塔顶部约20层的冬季空调供热品质，在屋顶设风冷模块热泵机组，作为冬季多联机冷却水系统的补充热源，满足高楼层客户冬季供暖需求。屋顶风冷热泵作为补充热源，经板式换热器换热后接至高区冷却水系统。

　　板式换热器及两侧冷却循环水泵与冷却塔一一对应设置，并通过共用主管连接，以便实现设备之间的互为备用，设备安装于地下4层换热机房。在每台板式换热器出口管道上设置电动阀，且电动阀与对应的冷却塔、冷却水泵联锁。

　　板式换热器二次侧（多联机主机侧)冷却水泵采用变频泵，根据供回水压差控制变频泵转速；板式换热器一次侧（冷却塔侧)冷却水泵采用变频泵，根据系统负荷控制变频泵转速：冷却塔出水管上设置温度传感器，根据出水温度控制冷却塔变频风机的转速。

　　综上所述，深圳星河雅宝双塔项目设计方案，完全满足项目建设初衷，即多变、灵活的出租型办公建筑需求，可随机对应不同模式、不同场景进行分户计费，计量数据准确可靠。

　　专家点评：

中国勘察设计协会建筑环境与能源应用分会副会长、山东省建筑设计研究院总工 于晓明

　　本项目分为东塔、西塔两栋超高层塔楼，是一个由产业研发用房、配套商业、公建和车库组成的综合体。总建筑面积微676421.46m²，两塔楼建筑高度为338.1m，74层。

　　双塔1～4层为入口大堂，四层通高，为高大空间，采用独立的全空气空调系统，空气处理机风机变频，空调水系统采用两管制，一级泵变频系统,运行节能。

　　双塔5～72层为产业研发用房，采用水源变频多联机加新风空调系统，使用灵活方便，便于分户计量；双塔高区屋顶设风冷模块热泵机组，满足高楼层客户冬季多联机冷却水系统的补充热源。

　　本设计空调设备选型高效，系统设计合理，可保证系统高效节能运行。
